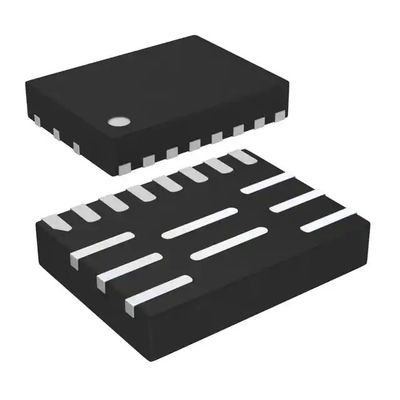

MPQ8632GLE-6-Z 木びき台の切換え調整装置ICの肯定的で調節可能な0.611V 1出力6A 16-PowerVFQFN

MPQ8632A は、完全に統合された高周波同期降圧コンバータです。非常にコンパクトなソリューションを提供し、優れた負荷およびラインレギュレーションにより、広い入力電源範囲にわたって最大12Aの出力電流を実現します。MPQ8632A は、広い出力電流負荷範囲にわたって高効率で動作します。MPQ8632A は、内部補償されたコンスタントオンタイム (COT) 制御モードを採用しており、高速な過渡応答を提供し、ループの安定化を容易にします。動作周波数はMODE構成で600kHz、800kHz、1000kHzに簡単に設定できるため、入出力電圧に関係なくMPQ8633Aの周波数を一定に保つことができます。出力電圧のスタートアップランプは、内部の 1ms タイマーによって制御されます。TRK/REF にコンデンサを追加することで増加できます。オープンドレイン パワー グッド (PGOOD) 信号は、出力が公称電圧範囲内にあることを示します。入力電源が MPQ8633A に電力を供給できない場合、PGOOD は外部プルアップ電圧によって約 0.7V にクランプされます。完全に統合された保護機能には、過電流保護 (OCP)、過電圧保護 (OVP)、不足電圧保護 (UVP)、および過熱保護 (OTP) が含まれます。MPQ8633A は、すぐに入手できる標準の外部コンポーネントを最小限必要とし、QFN 3mm x 4mm パッケージで入手できます。特徴  2.7V の広い入力電圧範囲: o 外部 3.3V VCC バイアスで 2.7V ～ 16V o 内部バイアスまたは外部 3.3V VCC バイアスで 4 V ～ 16V  差動出力電圧リモートセンス  プログラム可能な高精度電流制限レベル  12A 出力電流  低 RDS(ON) パワー MOSFET を内蔵  独自のスイッチング損失低減技術  超高速過渡応答を実現する適応型 COT  ESR ゼロ出力コンデンサで安定  0 ℃ ～ +70 ℃ のジャンクション温度範囲で 0.5% の基準電圧  1% -40℃～+125℃の基準電圧 接合部温度範囲 選択可能なパルススキップまたは強制CCM動作 優れたロードレギュレーション 出力電圧トラッキング 出力電圧放電 停電時のPGOODアクティブクランプローレベル プログラム可能なソフトスタート時間1msから  プリバイアス起動  600kHz、800kHz、1000kHzから選択可能なスイッチング周波数  ノンラッチOCP、UVP、UVLO、サーマルシャットダウン、およびOVPのラッチオフ。 出力は 0.6V ～ 90%*Vin、最大 5.5V まで調整可能。 QFN 3mm x 4mm パッケージで入手可能 アプリケーション  テレコムおよびネットワーキング システム  サーバー、クラウド コンピューティング、ストレージ  基地局  汎用ポイントオブロード (PoL)  12V 配電電源システム  ハイエンド TV  ゲーム コンソールおよびグラフィックカード
