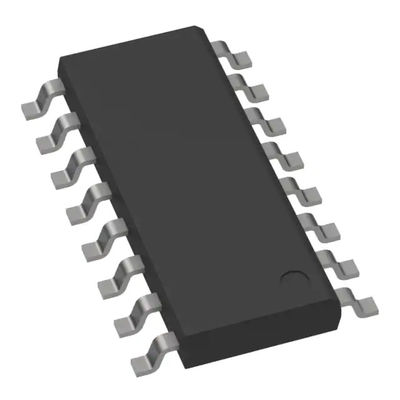

HR1000AGS-Z AC DCのコンバーターの集積回路600kHz 16-SOICまでのオフ・ライン半橋地勢学
| 起源の場所 | Monolithic Power Systems Inc。 |
|---|---|
| ブランド名 | MPS |
| 証明 | RoHS |
| モデル番号 | HR1000AGS-Z |
| 最小注文数量 | 2500pcs |
| 価格 | Negotiable |
| パッケージの詳細 | 2500PCS/Tape |
| 受渡し時間 | 2-3日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 15K PCS |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 部門 | AC DCのコンバーター、オフ・ライン スイッチ | タイプ | 記述 |
|---|---|---|---|
| Mfr | Monolithic Power Systems Inc。 | プロダクト状態 | 活動的 |
| 出力分離 | 隔離される | 電圧-供給（Vcc/Vdd） | 13V | 15.5V |
| 頻度-切換え | 600kHzまで | 実用温度 | -40°C | 125°C （TJ） |
| パッケージ/場合 | 16-SOIC （0.154"、3.90mmの幅） | ||
| ハイライト | HR1000AGS-Z,AC DCのコンバーターの集積回路,HR1000AGS-Z 600kHz |
||
製品の説明
HR1000AGS-Zのコンバーター600kHz 16-SOICまでのオフ・ライン半橋地勢学
速い細部:
|
製造業者
|
Monolithic Power Systems Inc。
|
|
製造業者プロダクト数
|
HR1000AGS-Z
|
|
記述
|
ICオフ・ラインSW HALF-BRDG 16SOIC
|
|
詳細な説明
|
コンバーター600kHz 16-SOICまでのオフ・ライン半橋地勢学
|
製品特質:
|
タイプ
|
記述
|
|
部門
|
AC DCのコンバーター、オフ・ライン スイッチ
|
|
Mfr
|
Monolithic Power Systems Inc。
|
|
プロダクト状態
|
活動的
|
|
出力分離
|
隔離される
|
|
内部スイッチ
|
いいえ
|
|
地勢学
|
半橋
|
|
電圧-供給（Vcc/Vdd）
|
13V | 15.5V
|
|
使用率
|
0.5
|
|
頻度-切換え
|
600kHzまで
|
|
欠陥の保護
|
電圧上の温度に、
|
|
制御特徴
|
柔らかい開始
|
|
実用温度
|
-40°C | 125°C （TJ）
|
|
パッケージ/場合
|
16-SOIC （0.154"、3.90mmの幅）
|
|
製造者装置パッケージ
|
16-SOIC
|
|
タイプの取付け
|
表面の台紙
|
|
基礎プロダクト数
|
HR1000
|
追加的なリソース:
| 属性 | 記述 |
| 他の名前 |
HR1000AGS-Z-ND
|
|
1589-1512-6
|
|
|
1589-1512-1
|
|
|
1589-1512-2
|
|
| 標準パッケージ | 2500 |
記述
HR1000Aは共鳴半橋地勢学のためにとりわけ設計されているコントローラーである。それは50%の使用率で補足信号を出力する2つのドライブ信号チャネルを提供する。2つの補足のゲート信号間の350nsの内部固定死時間はトランジェントの間にゼロ電圧切換えを保証し、高周波操作を可能にする。
統合されたブートストラップのダイオードは高側のスイッチのための外的な運転回路を簡単にする。それは高いdV/dtの騒音に対して免除の600Vまで抗できる。
転換の頻度を調整することは地勢学の出力電圧を調整する。プログラム可能な発振器は最高および最低の転換の頻度を置くことができる。
ICはプログラムされた最高の転換の頻度で始まり、制御ループまで次第に引き継ぐ現在の余分な侵入を防ぐために遅れる
ICはパワー消費量を最小にし、出力規則をきつく締めるためにライト負荷で管理されたburstmode操作に入るために強制することができる。
掛け金を降ろされた操業停止、オートリカバリ、節電の保護および温度過昇特徴を含む保護は付加的な回路計算量を発生させないでコンバーターの設計安全を保護改良する。
ICは高側および低側のゲートの両方運転者に1.5A/2A源/流しの機能を提供する。
HR1000AはSO-16パッケージで利用できる。
特徴
•50%の使用率、共鳴半橋コンバーターのための可変的な周波数制御
•統合されたブートストラップのダイオードおよび高いdV/dtの免除の600V高側のゲートの運転者
•高側および低側のゲートの両方運転者のための1.5A/2A源/流しの機能
•高精度な発振器
•600kHzまでで作動する
•二レベルの過電流保護:プログラム可能な持続期間の時間の周波数シフトそして掛け金を降ろされた操業停止
•BO Pinによる遠隔オン/オフ制御および節電の保護
•容易な保護実施のために入る掛け金を降ろディスエイブル
•PFCのコントローラーが付いているインターフェイス
•ライト負荷のプログラム可能な破烈モード操作
•単調な出力電圧上昇のための非線形ソフト開始
•SO-16パッケージ
適用
•LCDおよびPDP TV
•デスクトップ パソコンおよびサーバー
•電気通信SMPS
•AC-DCのアダプター、オープン フレームSMPS
•ビデオ ゲーム コンソール
•電子つくバラスト
