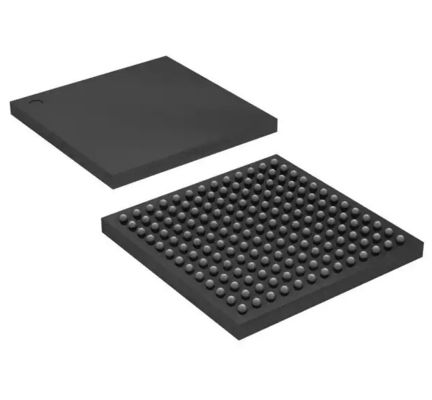

Intel EP4CGX15BF14I7NのサイクロンIV GXのシステム内プログラム可能なゲート・アレーFPGA ICマイクロ制御回路72 552960 14400 169-LBGA
| 起源の場所 | 米国 |
|---|---|
| ブランド名 | Intel |
| 証明 | RoHS |
| モデル番号 | EP4CGX15BF14I7N |
| 最小注文数量 | 119 PCS |
| 価格 | Negotiable |
| パッケージの詳細 | 119 PCS/Tape |
| 受渡し時間 | 2-3日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 3927 PCS |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製造業者 | Intel | 部門 | FPGA (フィールド プログラマブル ゲート アレイ) |
|---|---|---|---|
| プロダクト数 | EP4CGX15BF14I7N | シリーズ | Cyclone® IV GX |
| プロダクト状態 | 活動的 | 実験室/CLBsの数 | 900 |
| 論理素子/細胞の数 | 14400 | 総RAMビット | 552960 |
| 入力/出力の数 | 72 | 電圧-供給 | 1.16V～1.24V |
| タイプの取付け | 表面の台紙 | 実用温度 | -40°C | 100°C （TJ） |
| パッケージ/場合 | 169-LBGA | 製造者装置パッケージ | 169-FBGA （14x14） |
| 基礎プロダクト数 | EP4CGX15 | ||
| ハイライト | EP4CGX15BF14I7N,Intel ep4cgx15bf14i7n,ICのマイクロ制御回路 |
||
製品の説明
EP4CGX15BF14I7N Cyclone® IV GXのシステム内プログラム可能なゲート・アレー（FPGA） IC 72 552960 14400 169-LBGA
データ用紙:EP4CGX15BF14I7N
| 部門 | FPGAs （システム内プログラム可能なゲート・アレー） |
| Mfr | Intel |
| シリーズ | サイクロンIV GX |
| パッケージ | 皿 |
| プロダクト状態 | 活動的 |
| プログラム可能なDigiキー | 確認されない |
| 実験室/CLBsの数 | 900 |
| 論理素子/細胞の数 | 14400 |
| 総RAMビット | 552960 |
| 入力/出力の数 | 72 |
| 電圧-供給 | 1.16V | 1.24V |
| タイプの取付け | 表面の台紙 |
| 実用温度 | -40°C | 100°C （TJ） |
| パッケージ/場合 | 169-LBGA |
| 製造者装置パッケージ | 169-FBGA （14x14） |
| 基礎プロダクト数 | EP4CGX15 |
予備情報
CycloneTMのシステム内プログラム可能なゲート・アレー家族は1.5-Vの0.13-µm、密度の全層の銅SRAMプロセスに、20,060までの論理素子（LEs）およびRAMの288までKbits基づいている。DDR SDRAMおよび速い周期のRAM （FCRAM）の必要メモリに会う時間を記録することおよび熱心な二重データ転送速度（DDR）インターフェイスのためのphaselockedループ（PLLs）のような特徴によってサイクロン装置はデータ道の塗布のための費用効果が大きい解決である。サイクロン装置はデータ転送速度でLVDSを含むさまざまな入力/出力の標準を、毎秒（Mbps） 311メガビットまでおよびとのおよび支持ASSPインターフェイスおよびASIC装置のための66 MHz、32ビット周辺コンポーネントの結合（PCI）、支える。Alteraはまたサイクロン装置を形成するために新しい低価格のシリアル設定装置を提供する。
特徴
■2,910への20,060 LEsは、表1を見る
■294,912 RAMビットまで（36,864バイト）
■低価格のシリアル設定装置を通して構成を支える
■LVTTL、LVCMOS、SSTL-2およびSSTL-3入力/出力の標準のためのサポート
■66 MHzの32ビットPCIの標準のためのサポート
■低速（311 Mbps） LVDS入力/出力サポート
■装置ごとの2までPLLs時計の乗法および段階の転移を提供するため
■論理配列のブロック（実験室）の列ごとに利用できる6つの時計資源が付いている8つ全体的な時計ラインまで
■DDR SDRAM （133のMHz）、FCRAMおよび単一のデータ転送速度（SDR）を含む外的な記憶のためのサポート、SDRAM
■Altera MegaCore機能およびAltera Megafunctionsのパートナ プログラム（AMPPSM）のmegafunctionsを含む多数の知的財産（IP）の中心のためのサポート、
