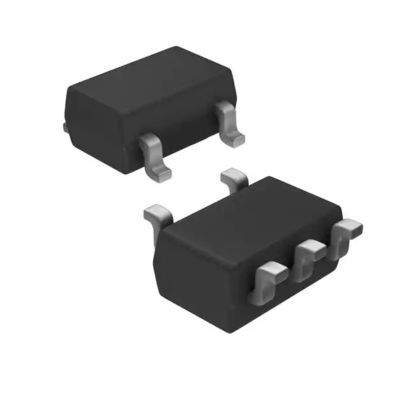

TC7S04F TE85L FインバーターIC 1チャネル スイッチICの破片のデジタル調整装置SMV
| 起源の場所 | 日本 |
|---|---|
| ブランド名 | Toshiba Semiconductor and Storage |
| 証明 | RoHS |
| モデル番号 | TC7S04F （TE85LのF） |
| 最小注文数量 | 3000pcs |
| 価格 | Negotiable |
| パッケージの詳細 | 3000 PCS/Tape |
| 受渡し時間 | 2-3日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 15K PCS |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| プロダクト数 | TC7S04F （TE85LのF） | 部門 | ゲートおよびインバーター |
|---|---|---|---|
| 製造業者 | 東芝の半導体および貯蔵 | シリーズ | TC7S |
| 論理のタイプ | インバーター | 回路の数 | 1 |
| 入力の数 | 1 | 電圧-供給 | 2V | 6V |
| 現在-静止（最高） | 1つのµA | 現在-高い出力低い | 2.6mA、2.6mA |
| 入れられた論理のレベル-低速 | 0.5V～1.8V | 高い入れられた論理のレベル- | 1.5V | 4.2V |
| 最大伝搬遅延 @ V、最大 CL | 17ns @ 6V、50pF | 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | SC-74A、SOT-753 |
| ハイライト | インバータ IC 1 スイッチ IC チップ TC7S04F TE85L F、インバータ IC 1 スイッチ IC TC7S04F TE85L F、インバータ 1 スイッチ IC TC7S04F TE85L F,Inverter IC 1 Switch ICs TC7S04F TE85L F,Inverter 1 Switch ICs TC7S04F TE85L F |
||
製品の説明
TC7S04F(TE85L,F) インバータIC 1チャンネル SMV
データシート：TC7S04F(TE85L,F)
| カテゴリー | ゲートとインバーター |
| 製造元 | 東芝セミコン＆ストレージ |
| シリーズ | TC7S |
| 製品の状態 | アクティブ |
| ロジックタイプ | インバータ |
| 電圧 - 電源 | 2V～6V |
| 電流 - 静止時 (最大) | 1μA |
| 電流 - 出力ハイ、ロー | 2.6mA、2.6mA |
| 入力ロジックレベル - 低 | 0.5V～1.8V |
| 入力ロジックレベル - 高 | 1.5V～4.2V |
| 最大伝播遅延 @ V、最大 CL | 17ns @ 6V、50pF |
| 動作温度 | -40°C～85°C |
| 取付タイプ | 表面実装 |
| サプライヤーデバイスパッケージ | SMV |
| パッケージ・ケース | SC-74A、SOT-753 |
| 基本製品番号 | 7S08 |
TC7S04 は、シリコン ゲート C2 MOS テクノロジーで製造された高速 C2 MOS インバータです。
C2 MOSの低消費電力を維持しながら、同等のLSTTLと同様の高速動作を実現します。
内部回路はバッファ出力を含む3段構成となっており、ノイズ耐性が高く安定した出力が得られます。
入力には静電気放電や過渡過電圧に対する保護回路が装備されています。
TC74HCシリーズと比較して出力電流が1/2
追加のリソース:
| 属性 | 説明 |
| 他の名前 | TC7S04F(TE85L,F) |
| TC7S04FLFDKR | |
| TC7S04F(T5LFT)CT | |
| TC7S04F(T5LFT)DKR-ND | |
| TC7S04FT5LFT | |
| TC7S04FTFTR | |
| TC7S04FTCT-NDR | |
| TC7S04F(T5LFT)TR | |
| TC7S04F(TE85LF)TR-ND | |
| TC7S04F(T5LFT)CT-ND | |
| TC7S04FTTR-NDR | |
| TC7S04F(T5LFT)TR-ND | |
| TC7S04F,LF(T | |
| TC7S04F(TE85LF)CT | |
| TC7S04F(TE85LF)CT-ND | |
| TC7S04F(TE85LF)DKR-ND | |
| TC7S04F(TE85LF)TR | |
| TC7S04FTFDKR | |
| TC7S04FTFDKR-ND | |
| TC7S04F,LF(B | |
| TC7S04FLFTR | |
| TC7S04F(T5L,F,T) | |
| TC7S04F (T5L、F、T) | |
| TC7S04F(T5LFT)DKR | |
| TC7S04FTFCT | |
| TC7S04FTFCT-ND | |
| TC7S04F(TE85LF)DKR | |
| TC7S04FTFTR-ND | |
| TC7S04FLFCT | |
| 標準パッケージ | 3000 |
特徴
• 高速: tpd = 7 ns (代表値) at VCC = 5 V
• 低消費電力: ICC = 1 μA (最大) at Ta = 25°C
• 高いノイズ耐性: VNIH = VNIL = 28% VCC (最小)
• 出力駆動能力: 5 LSTTL 負荷
• 対称出力インピーダンス: |IOH|= IOL = 2 mA (分)
• バランスのとれた伝播遅延: tpLH ∼− tpHL
• 広い動作電圧範囲: VCC (opr) = 2 ～ 6 V
